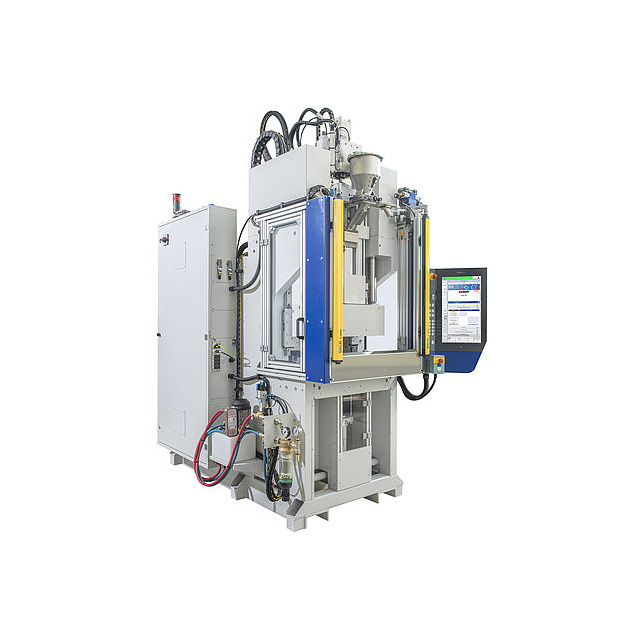

CM 40 – 80

CM采用了C型机架设计，合模单元为立式，无系杆。注射单元可为立式或卧式。CM配备有伺服控制阀，所采用的与TM和HM系列注塑机为同种类型，可加工TPE和各种传统热塑树酯。

CM系列立式合模单元不带系杆。因此，模具区无外伸件。立式C型机架带有两个平行的合模缸，可确保模具空间宽敞且具有*的易于靠近性。CM 主要用于各种连接器和接线的嵌件模塑加工。

优点:

易于取出部件，且配备光帘装置，可自动保护部件插入和取出区。

合模单元采用立式C型机架和两个平行的合模缸，可确保模具空间宽敞且具有*的易于靠近性。

将工作高度下调*1,000 mm，选择半自动模式时，工作条件符合工效学原理。

合模单元

无系杆的立式合模单元。

对称的两点式动力传输方式，合模缸安装于上方位置。

压板由线性导轨支撑，在整个行程内，压板都保持精确平行。

完全液压式合模系统。

采用了差速控制系统，快速开模和合模。

高度按照操作人员身高设计，合乎工效学理念。

模具和喷嘴易于靠近和检修。

灵敏的模具保护系统。

注射单元

注射装置L/D比统一（22:1），注塑压力为2,000 bar，且采用了中等直径的螺杆，熔融物的均质性*。

线性导槽系统可确保注射装置轴向运动精确。

滑座油缸相对布置，确保喷嘴不会产生力矩。

设计紧凑，采用了一体式液压阀板，所有部件均易于检修。

螺杆直接由低速液压电机驱动，能够根据具体的塑化需求，进行*佳调节。

通过采用可控式伺服阀，可实现*佳的可复现性。

注射速率高。

注射装置还可为电动式。
